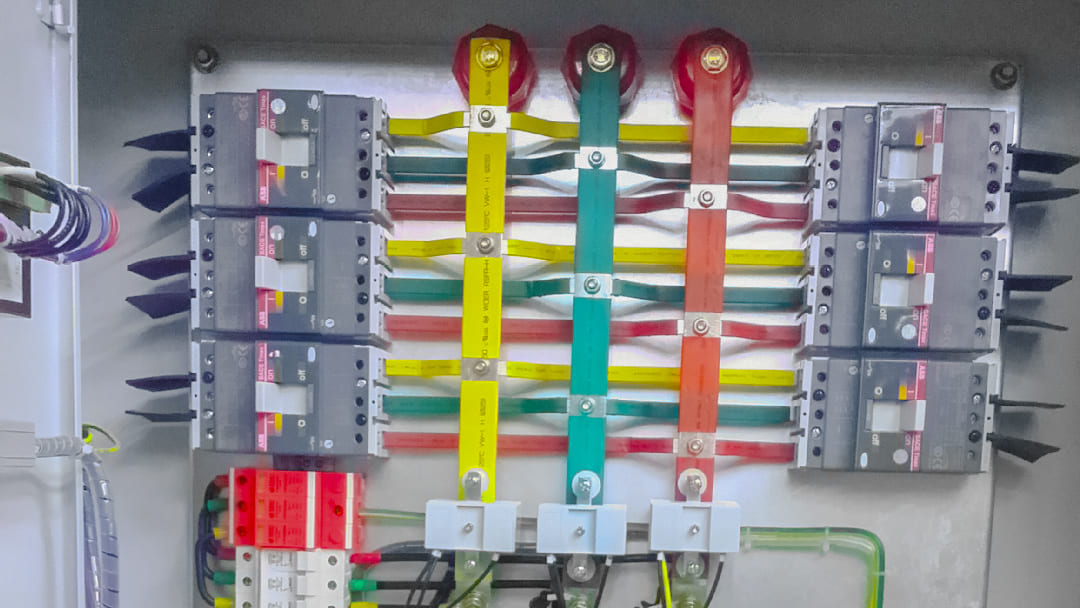

低壓母排安全距離規范與應用要點
在低壓母排的設計與安裝過程中，合理規劃安全距離至關重要。這不僅關系到系統的電氣性能與運行穩定性，還直接影響設備的安全性和使用壽命。為確保母排在不同應用環境下的可靠運行，需嚴格遵循 GB/T 7251.1（低壓成套開關設備和控制設備）等國家標準，并結合行業實踐，重點關注以下技術要點。
1. 母排間安全距離
低壓母排的相間及對地安全距離受額定電壓、環境條件及絕緣水平的影響。推薦標準如下：
額定電壓 ≤690V：空氣間隙 ≥10mm，爬電距離 ≥14mm；
額定電壓 1000V：空氣間隙 ≥18mm，爬電距離 ≥22mm；
高污染或高濕環境：建議適當增加爬電距離，或采用 PVC 浸塑、環氧樹脂包覆 等絕緣處理，以提高絕緣性能，降低表面放電風險。
依據 GB/T 1408.1（固體絕緣材料介電強度測試方法），若環境濕度大、粉塵嚴重，需進一步優化爬電距離或采用防潮絕緣材料。
2. 母排與外殼（接地金屬部件）距離
母排與機柜外殼或其他接地金屬部件的合理間距，可有效降低短路及擊穿風險，提高系統安全性。
裸銅母排：建議最小間距不小于 20mm，以防止相間短路或?qū)Φ胤烹姟?/span>
絕緣包覆母排：因其外層絕緣提供額外保護，可適當縮小間距，但須確保絕緣層耐壓能力滿足 GB/T 16935.1（低壓電氣設備絕緣配合標準）要求。
封閉母線槽或狹窄空間：需綜合考慮散熱需求，確保良好通風，避免局部溫升過高影響系統穩定性，符合 GB/T 20485（母線槽系統）規范。
3. 母排排列與支撐間距
合理的母排排列和支撐設計可提高系統穩定性，減少損耗并降低機械應力：
平行布置：母排間距應均勻，以減少 電磁干擾（EMI） 和 集膚效應 造成的電流分布不均問題。
支撐絕緣子間距：通常控制在 300mm~500mm 之間，以確保母排在短路電動力作用下不發生晃動或位移，提高抗沖擊能力，符合 GB/T 14048.1（低壓開關設備總則）。
4. 母排連接及彎折部位安全性
母排在連接及彎折處的處理方式，直接影響長期運行的可靠性：
螺栓連接：安裝時需預留適當?shù)?熱膨脹補償間隙，并使用符合 GB/T 5783（六角頭螺栓標準）要求的緊固件，以減少接觸電阻，提高抗振性。
彎折設計：建議采用 R≥5mm 的大圓角彎折，以避免電場集中，降低局部過熱及絕緣擊穿風險。
銅鋁過渡連接：需采用 雙金屬墊片 或 專用過渡端子，防止電化學腐蝕，提高導電性能和連接穩定性，符合 GB/T 2423.17（電工電子產品耐腐蝕性試驗）。
5. 特殊應用場景的安全要求
不同應用場景對母排的安全性和耐候性提出了更高要求，需采取針對性措施：
電動汽車充電樁、儲能系統：母排需滿足 IP54 及以上防護等級（參照 GB/T 4208 防護等級標準），并選用耐高溫 聚酰亞胺（PI）、全氟烷氧基（PFA） 絕緣材料，以適應高負載運行環境。
開關柜母排：建議采用 絕緣熱縮管 或表面涂層處理，以增強耐污穢能力，降低電弧放電風險，符合 GB/T 11022（高壓開關設備通用技術要求）。
合理規劃低壓母排的安全距離，結合 GB/T 系列國家標準要求，能有效提升系統安全性、延長設備壽命，并確保長期穩定運行。人禾提供各類低壓母排，涵蓋銅排、鋁排，具備多樣化絕緣及電鍍方案。如有需求，歡迎聯系我們，獲取詳細產品信息 。
